Jernpulverkerner bruges ofte i strømkonvertering, linjefilterapplikationer og radiofrekvensanvendelser. Ofte erstatter jernpulverkerner ferritkerner. Ferritkerner har en høj permeabilitet, så den har brug for et luftgap for at reducere denne permeabilitet. Dette luftgap har ulempen ved strømtab, hvilket fører til risikoen for et varmt sted.
Jernpulverkerner har ikke brug for det ekstra luftgap. Egenskaberne ved jernpulverkerner reducerer strømtabet. Endvidere er mætningens fluxdensitet i ferritkerner omkring 400 mt og falder med temperaturen. Jernpulverkerner har mætningens fluxdensiteter på mere end 1T.

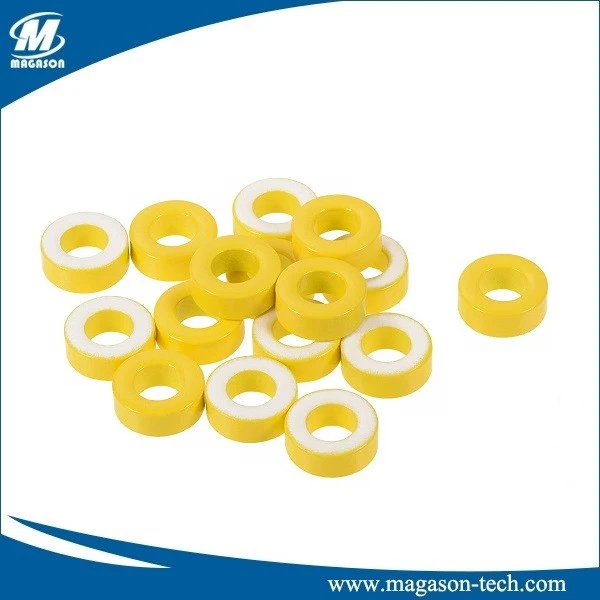

-26 materiale
- Carbonyl Iron Powder Mix Material
- Ideel, omkostningseffektiv til en lang række strømkonvertering og linjefilterapplikationer
- Høj permeabilitet ideel til PFC -choker<50 KHz
- Permeabilitet 75μ
- Et af de mest specificerede strømkonverteringsmaterialer
Produktidentifikation:
Ingen.Kt 50 - 52 B
a b c d
A: Toroidale kerner
B: kernestørrelse (inches)
C: Materiale
D: Højde
| Materialemixnummer | Referencepermeabilitet (μe) | (+Ppm\/ grad) Temp. Coef. af perm |
Permeabilitet med DC -bias HDC =50 Oersteds@10KHz | Farvekode | |
| %μ0 | μ effektiv | ||||
| -1 | 20 | 280 | / | / | Blå\/cyan |
| -2 | 10 | 100 | 100 | 10 | Rød\/grå |
| -2/93 | 10 | 100 | 100 | 10 | Grå\/rød |
| -3 | 35 | 370 | / | / | Grå\/cyan |
| -6 | 8.5 | 35 | / | / | Gul\/cyan |
| -7 | 9.0 | 30 | / | / | Hvid\/cyan |
| -8 | 35 | 300 | 91 | 32 | Gul\/rød |
| ... | ... | ||||
Funktioner
- Høj maksimal fluxdensitet
- Lave omkostninger
- Stor energilagringskapacitet
Ansøgninger:
- Højfrekvente chockes
- Output Chockes til skift af strømforsyninger
- Udførte EMI -støjfiltre
