Toroid ferritkerne er "skræddersyet" inden for teknologiske grænser, for at opfylde ønskede egenskaber for elektroniske komponenter. Dette opnås primært ved at variere den kemiske sammensætning af materialerne og ved at foretage passende ændringer i forarbejdningsprocedurerne.
Toroid ferritkerner er magnetiske kerner lavet af en keramisk forbindelse indeholdende jernoxid og andre metalelementer. De er almindeligt anvendt i elektroniske enheder, da de effektivt kan lagre og overføre magnetisk energi.
Toroid ferritkerner bruges ofte i transformere, induktorer og forskellige typer elektroniske filtre. De bruges også til undertrykkelse af elektromagnetisk interferens (EMI) for at reducere den uønskede stråling fra elektriske og magnetiske felter.

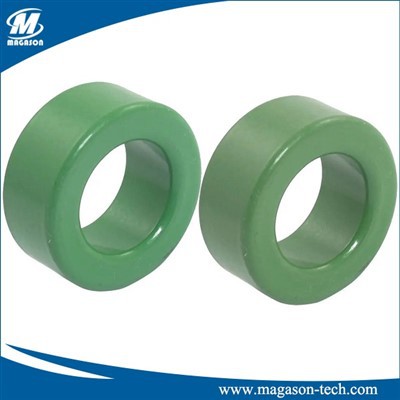

Farverne på toroid ferritkerner kan variere, men grøn er en almindelig farve for mange typer ferritkerner. Ferritkerner kommer i forskellige former og størrelser, herunder toroider, stænger og E-kerner.
| KERNETYPE | Dimensioner (mm) | Effektiv parameter | AL-værdi | ||||||||
| D1 | D2 | H | Ae(m㎡) | Le(mm) | Ve(mm³) | P3 | H6K | H8K | H10K | vægt (g) | |
| T2.54x1.27x1.27 | 2.54±0.2 | 1.27±0.15 | 1.27±0.15 | 0.075 | 5.531 | 4.268 | 440±20％ | 880±20％ | 1320±20％ | 1761±20％ | 0.03 |
|
T3.05x1.27x1.27 |
3.05±0.25 | 1.27±0.15 | 1.27±0.15 | 1.037 | 5.99 | 6.211 | 570±20％ | 1112±20％ | 1668±20％ | 2224±20％ | 0.04 |
| T3.5x1.78x1.78 | 3.50±0.25 | 1.78±0.20 | 1.78±0.20 | 1.433 | 7.62 | 10.919 | 570±20％ | 1168±20％ | 1752±20％ | 2336±20％ | 0.05 |
| T3.94x2.24x1.27 | 3.94±0.3 | 2.24±0.2 | 1.27±0.15 | 1.052 | 9.196 | 9.677 | 360±20％ | 739±20％ | 1078±20％ | 1438±20％ | 0.05 |
| T4x2x1 | 4.0±0.3 | 2.0±0.2 | 1.0±0.1 | 1.0 | 9.06 | 9.06 | 330±20％ | 690±20％ | 970±20％ | 1400±20％ | 0.06 |
| T5x3x2 | 5.0±0.3 | 3.0±0.3 | 2.0±0.2 | 2.0 | 12.3 | 24.6 | 470±20％ | 1000±20％ | 1400±20％ | 2000±20％ | 0.14 |
| T6x3x2 | 6.0±0.3 | 3.0±0.3 | 2.0±0.2 | 3.0 | 14.1 | 42.4 | 660±20％ | 1400±20％ | 1950±20％ | 2800±20％ | 0.21 |
| T8x4x3 | 8.0±0.3 | 4.0±0.3 | 3.0±0.2 | 4.5 | 20.4 | 91.9 | 1030±20％ | 2070±20％ | 2910±20％ | 4150±20％ | 0.56 |
| T9x5x3 | 9.0±0.3 | 5.0±0.3 | 3.0±0.2 | 6.1 | 22.0 | 134 | 850±20％ | 1800±20％ | 2500±20％ | 3500±20％ | 0.60 |
| T10x6x3 | 10.0±0.3 | 6.0±0.3 | 3.0±0.2 | 6.1 | 25.1 | 153 | 740±20％ | 1550±20％ | 2150±20％ | 3050±20％ | 0.90 |
Feature
· Strukturel keramik, bredbånd, høj impendence.
·Undertrykke effektivt elektromagnetisk interferens under driften af elektroniske enheder.
·Isoler eller bortfiltrer højfrekvent støj, der genereres af strømforsyningen, der forbinder ledninger, der snor sig ind i elektronudstyrskredsløbet, hvilket resulterer i pulsinterferens.
·Når den toroidale kerne er såret, har den en god høj ydeevne og bruges normalt som en induktor eller chokespole.
· Udseende af belægningsfarve: Grøn, Dybgrøn, Sort, Lysegrå, Dybgrå, Gul, Brun, Tansparent
Ansøgningiation:
SMPS-transformere drosler, strøm- og højspændingstransformere, induktive nærhedsafbrydere, strømforsyningsapplikation, EMI / RFI-applikation, linjefilter. DC-DC konvertere, Telecom field Application. xSDL-pasbåndfiltre, EMI-undertrykkelse.
