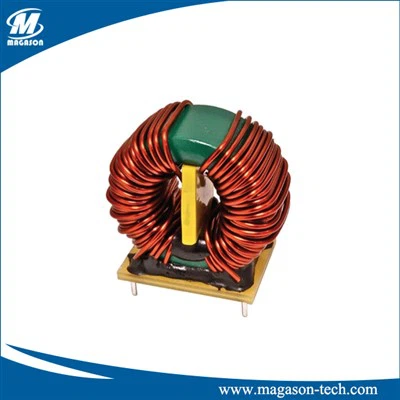

Toroidal choke -induktor

En almindelig tilstand-choke er et elektrisk filter, der blokerer højfrekvent støj, der er fælles for to eller flere data eller kraftledninger, mens det ønskede DC eller lavfrekvente signal kan passere. Almindelig tilstand (CM) støjstrøm udstråles typisk fra kilder såsom uønskede radiosignaler, uskærmet elektronik, invertere og motorer. Efterladt ufiltreret, præsenterer denne støj interferensproblemer inden for elektronik og elektriske kredsløb.

I normal eller differentiel tilstand (enkelt choke) rejser strøm på en linje i en retning fra kilden til belastningen og i den modsatte retning på returlinjen, der afslutter kredsløbet. I fælles tilstand rejser støjstrømmen på begge linjer i samme retning

I almindelig tilstand bevæger strømmen i en gruppe linjer i samme retning, så den kombinerede magnetiske flux tilføjer for at skabe et modsat felt for at blokere støjen, som illustreret af de røde og blå pile i Toroid -kernen vist i figur. I differentiel tilstand trækker de aktuelle rejser i modsatte retninger, og fluxen trækker eller annullerer, så feltet ikke er imod det normale tilstandssignal.

Hvordan vælger jeg en almindelig tilstand choke?

De vigtigste kriterier for valg af en fælles tilstand Choke er:

• Påkrævet impedans: Hvor meget dæmpning af støj er der behov for?
• Påkrævet frekvensområde: Over hvilken frekvensbåndbredde er støjen?
• Påkrævet strømhåndtering: Hvor meget differentiel tilstand strøm skal det håndtere?
