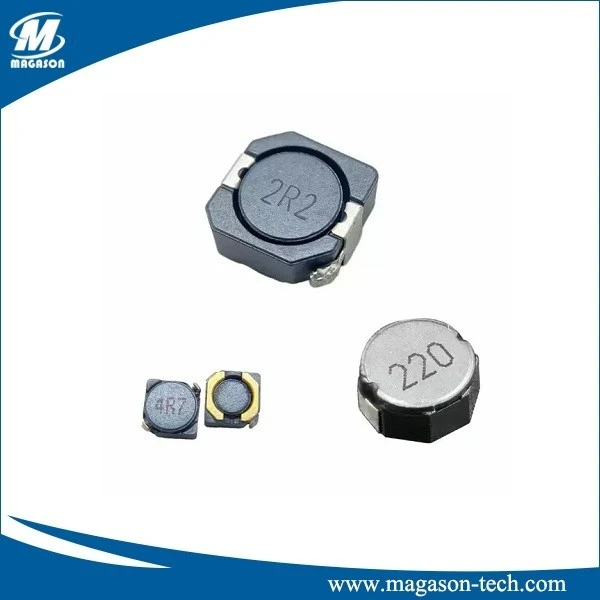

Overflademonterede induktorer tilbyder dokumenteret ydeevne til en stor værdi. De giver høje mætningsstrømværdier, høj energilagring og lav modstand. Magason producerer en komplet serie af strøminduktorer, herunder strømforsyningsspoler, SMD-strømspoler, højstrømsspoler, højeffektspoler, overflademonterede induktorer og andre kredsløb, der kræver strøminduktorer. Magason overflademonterede induktorer har et bredt induktansområde, lav DC-modstand og de høje strømværdier, der kræves til industrielle applikationer.

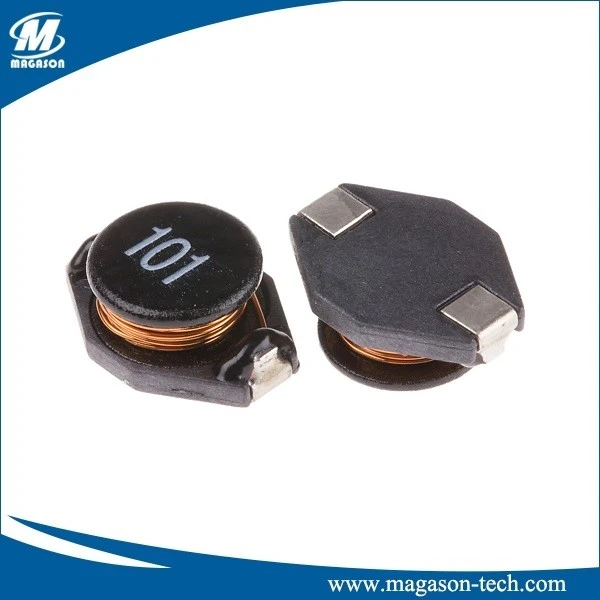

Overflademonterede induktorer SDR-serien er ikke-afskærmede overflademonterede elektriske komponenter, der kommer i firkantede, ovale og runde former for at passe til en række forskellige behov. Overflademonterede induktorer bruges i strømblokke til strømkonditionering og filtrering. Overflademonterede induktorer producerer lave emissioner og er blandt de mere miljøvenlige induktorer, der er tilgængelige på markedet i dag.
Funktioner
- Lav profil meget effektiv i rum-applikationer.
- Høj energilagring og meget lav modstand.
- Pakket i præget bæretape og kan bruges af automatisk monteringsmaskine.
Anvendelse
- Power choker til videooptagere, LCD-skærme, bærbare computere, kommunikation, udstyr, kontorautomation og andet elektronisk udstyr.
- Ideelt brugt i strømforsyning til VTR, OA-udstyr, digitalkamera, LCD-tv, notebook-pc osv. som DC-DC-konverter.
| Serie | Dimensioner (mm) | |||||||||
| A Maks | B Maks | C Maks | D Maks | E Ref. | F Ref. | G Ref. | H Ref. | I Ref. | J Ref. | |
| SDR1608 | 6.60 | 4.45 | 2.92 | 3.94 | 1.27 | 1.02 | 4.32 | 1.40 | 3.50 | 4.00 |
| SDR3308 | 12.95 | 9.40 | 3.50 | 8.38 | 2.54 | 2.54 | 7.62 | 2.90 | 3.00 | 7.30 |
| SDR3316 | 12.95 | 9.40 | 5.21 | 8.38 | 2.54 | 2.54 |
7.62 |
2.90 | 3.00 | 7.30 |
| SDR3340 | 12.95 | 9.40 | 11.43 | 8.38 | 2.54 | 2.54 | 7.62 | 2.90 | 3.00 | 7.30 |
| SDR5022 | 18.54 | 15.24 | 7.11 | 12.70 | 2.54 | 2.54 | 12.7 | 2.90 | 3.00 | 12.4 |
SDR 1608 L Z - 100 M
------ ------ -- -- ----- --
a b c d e f
a: Serienavn
b: Produktmål
c: Tætningsvej
d: Bogstavretning
e: Induktansværdi (1R0: 1.0uH; 100: 10uH; 101: 100uH)
f: Induktanstolerance (K: 10%; M:20%; N:30%)
